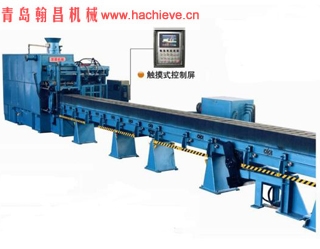

XZZ416垂直分型无箱射压造型线
造型线主要构成：
XZZ416(XZZ415)垂直分型无箱射压造型线由垂直分型无箱射压造型机（主机）、平移式下芯机、同步夹持输送机、皮带冷却输送机、振动落砂机（或滚筒落砂机）、加砂机和电控、液压、气控系统组成。
造型线主要特点：
*采用微机控制等机电一体化技术和标准液压及气动控制器件，提高了主机的运行速度和准确性。
*人机对话界面，在界定的使用范围内，可在计算机屏幕上调整，设定机器的各种技术参数。
*故障判断屏，通过一系列的传感元件和计算机系统诊断主机一般性故障并报警显示等。
*在结构上便于调整和维护，在电气控制上实现了故障显示和识别以及故障排除方法提示。
*与国产同类造型线相比，在自动化控制及机电一体化水平、设备运转可靠性、同步冷却、型腔部件耐磨性、满足合型同步输送、机械下芯、胶带冷却、自动加砂等成套功能，标准化水平和可维护性方面具有明显进步和优势。
*垂直分型、无砂箱、高压、高速、连续、全自动、液压压实砂型，适用于各行业有芯无芯中小铸件大规模高效批量生产。
*铸型规格在各种垂直分型造型线中，占有量比例比较大、适用范围比较广。
*生产率高，铸件尺寸精度高、噪声小、劳动强度低、组线简单、辅机少、占地面积小、工艺和建设投资低、节约能源，是当前比较先进的湿型造型线之一。
造型线主要规格和技术参数：
|
砂型尺寸（宽*高*厚）mm |
600*480*120-330 |
|
生产率 mode/h |
240、300(型厚180mm) 220-280（机械下芯） |
|
射砂压力 Mpa |
0.25-0.3 |
|
压实比压 Mpa |
0-2.0(连续可调)；推荐使用1.0-1.2；比较大（计算值）2.5 |
|
砂型平均厚度 |
>80 |
|
合型精度 mm |
0.1-0.14 |
|
机械下芯精度 mm |
≯0.2 |
|
型砂消耗量 t/h |
15-37 |
|
同步夹持输送器长度 m |
12；18 |
|
比较大工作油压 Mpa |
10 |
|
压缩空气压力 Mpa |
0.55-0.65 |
|
压缩空气比较大消耗量 m3/min |
4*1.5 |
|
电机总功率 主机 |
37 |
|
KW 夹持输送器 |
22.5 |
|
冷却水流量 L/min |
75-100 |
|
主机外形（长*宽*高）mm |
5536*1292*3465 |
