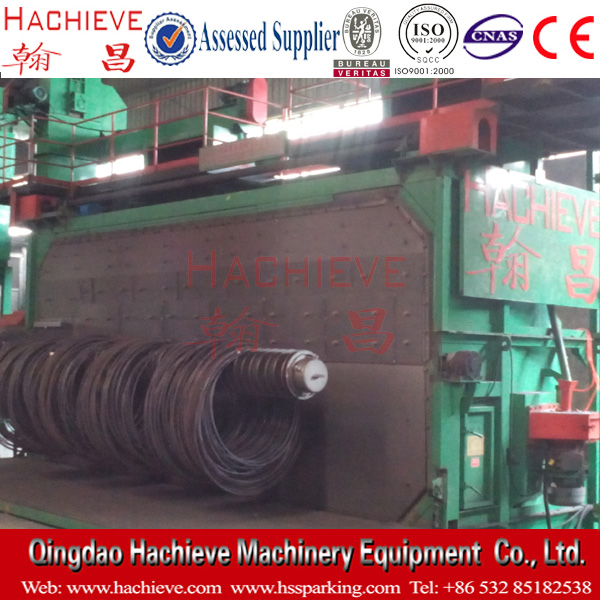

QPY系列盘圆抛丸机
QPY系列盘圆抛丸机
产品标签: 盘圆抛丸机,钢筋盘圆清理
产品型号: QPY
产品类型: 抛丸清理机
浏览次数: 1次
马上咨询:
贵宾免费热线:400-008-0910
设备咨询热线:0532-86110910
产品订购:
分享到:

点击放大

Introduction
Video

产品用途介绍:

QPY5500型盘圆抛丸清理机是清理线材盘卷的专用设备,主要用于对碳钢、不锈钢、及其它合金材质盘卷的抛丸处理,以去除线材表面的氧化皮、污物等,使工件表面呈现金属本色,达到提高工件表面质量并满足后续工序生产工艺要求的目的。


工作原理是利用高效抛丸器中高速旋转的抛丸轮将一定直径的球形或带棱角的弹丸,借助抛丸轮内高速旋转的叶片,将弹丸加速到75100m/s的速度,定向地抛射到线材的表面,依靠弹丸所具有的动能来破坏或打碎工件表面的氧化皮和鳞层,并经过丸渣处理器将钢丸和锈渣分离,将锈渣彻底清除掉的机械设备。

工件经抛丸清理后其全部表面除锈等级达到Sa2.0-2.5

线材抛丸机适合于抛丸清除拉拔前钢丝表面的氧化皮和鳞片,使钢筋线材表面获得良好的清理效果,同时消除钢筋线材的内应力,提高钢丝表面抗疲劳强度,延长使用寿命,消除了线材酸洗除锈对环境造成的污染及对人身体造成的伤害,相比酸洗处理方式,具有经济、环保、高效特点。

设备采用独特的“开关大门+双悬臂轴”承载盘圆线材,实现双工位工作模式,大大提高了设备的生产能力。悬臂轴采用特殊合金钢制作而成,使线材在抛丸清理过程中,作“上下起伏+左右摆动+正反旋转”的复合动作,以达到彻底清理的效果。合理的抛丸器布置方式,使得盘圆线材的内外表面均能得到弹丸的有效打击。整机PLC控制,操作方便可靠。


产品优点:

本机具有去氧化铁皮时间短、运行成本低、效率高,且满足环保要求,达到了无酸洗去除氧化铁皮的效果.


技术参数:

型号

QPY3000

QPY3800

QPY5500

QPY7000

盘圆

线材直径mm

φ4.5-38

比较大外径mm

1500mm

比较小外径mm

800mm

拉伸长度 mm

2800

3800

5300

6800

盘卷重量kg

2500kg

2500kg

2500kg

2500kg

生产率

15-25min/

抛丸器

数量

6

6

8

10

抛丸量kg/min

250-600

300-720

300-720

300-720

功率 kw

15-37

18.5-45

18.5-45

18.5-45

总功率kw

190-720kw

功率参数以客户具体要求设计参数为准


抛丸清理前

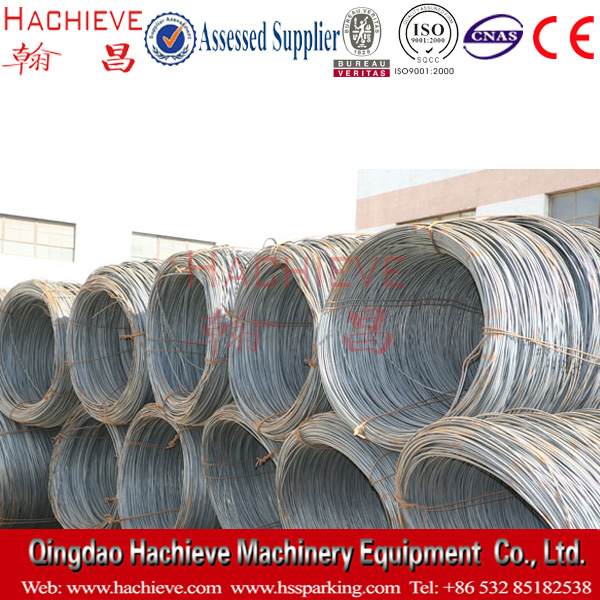

抛丸清理后
