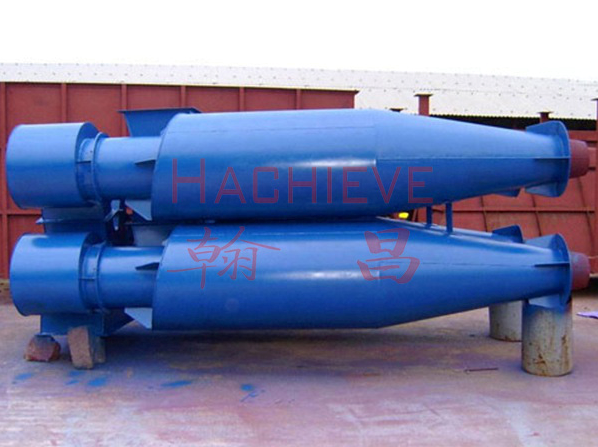

CLK扩散式旋风除尘器

产品标签：

CLK扩散式旋风除尘器

产品型号：

产品类型：

浏览次数：

1次

马上咨询：

贵宾免费热线：400-008-0910

设备咨询热线：0532-86110910

产品订购：

分享到：

点击放大

Introduction

Video

CLK扩散式旋风除尘器又称带倒锥体旋风除尘器，适用于捕集干燥的非纤维性的颗粒状粉尘，可以避免粉尘造成二次扬尘，除尘效率高。
　　CLK扩散式旋风除尘器的主要特点是筒身呈圆锥形，因而减少了含尘气体自筒身中心短路到出口去的可能性，并装有圆锥形的反射屏，防止两次气流将已经分离下来的粉尘重新卷起，被上升气流带出，因而提高了除尘效率。CLK扩散式旋风除尘器广泛应用于冶金、铸造、建材、化工粮食、水泥等行业中，捕集干燥的非纤维性颗粒状粉尘和烟尘除尘，可做回收物料设备使用。
　　CLK扩散式旋风除尘器结构设计：
　　CLK扩散式旋风除尘器的各部分的构造比例设计要合理。旋风除尘器的外筒直径及高度对其性能的影响较大，外筒体的直径较小，气流运动给予尘粒的离心力越大。因此，外形细长的旋风除尘器比短粗的除尘器效率要高，而且能够捕集较细的尘粒，但是流体的阻力较大。一般认为，性能较好的旋风除尘器的外筒部分的高度为其直径的1-2倍，椎体部分的高度为直径的1-3倍，椎体的角度为20°-40°。
　　CLK扩散式旋风除尘器入口的断面的宽高之比也很重要，宽高比越小，井口气流在径向方向越薄，越有利于粉尘在圆筒内的分离和沉降，除尘效率就越高。因此进口断面多采用矩形，宽高之比为2左右。
　　CLK扩散式旋风除尘器工作原理：
　　含尘气体经矩形进风口沿切向进入筒体，粉尘在离心力的作用下，被抛向器壁，并随旋转气流向下旋转运动，大部分气流受反射屏的发散作用，旋转上升经排气管排出，小部分气流随粉尘反射屏和锥体之间的环隙进入灰斗，壳体下部直径变大，旋转气流减慢，粉尘在惯性作用下被捕集在灰斗内，气体则经反射屏的透气孔至排气管排出。

型号规格	进口风速(M/S)	处理风量(m2/h)	阻力(Pa)	效率(%)	外型尺寸(mm)	重量(kg)
CLK-ф150	10-20	210-420	100	95	380×1210	33
CLK-ф200		370-735			466×1916	52
CLK-ф250		595-1190			566×2039	75
CLK-ф300		840-1680			631×2447	103
CLK-ф350		1130-2270			716×2866	143
CLK-ф400		1500-3000			808×3277	225
CLK-ф450		1900-3800			893×3695	279
CLK-ф500		2320-4650			983×4106	347
CLK-ф600		3370-6750			1150×4934	612
CLK-ф700		4600-9200			1325×5176	819

CLK扩散式旋风除尘器主要尺寸：

尺寸规格	L	L1	L2	L3	D1	D2	D3	E	E1	E2	E3	E4	E5	E6
150	1210	450	300	250	75	150	250	108	150	184	39	77	346	180
200	1619	600	400	330	100	200	330	143	200	235	51	90	426	180
250	2039	750	500	415	125	250	415	178	250	285	66	104	511	180
300	2447	900	600	495	150	300	495	213	300	336	78	116	591	180
350	2866	1050	700	580	175	350	580	548	350	387	90	158	676	180
400	3277	1200	800	660	200	400	662	284	400	460	105	165	768	200
450	3195	1300	900	745	225	450	747	319	450	510	117	177	853	200
500	4106	1500	1000	825	250	500	827	354	500	560	129	188	943	220
600	4934	1800	1200	990	300	600	992	425	600	657	156	216	1110	220
700	5716	2100	1400	1155	350	700	1157	495	700	756	183	243	1285	240
